万能材料试验机(UTM)主要部件详解



——快速掌握万能材料试验机的结构与术语

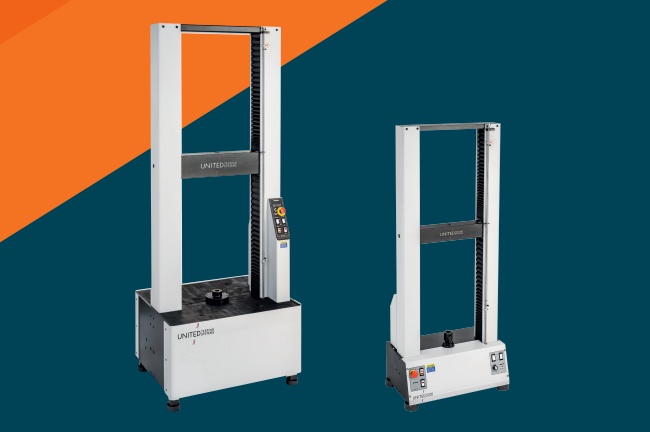

万能材料试验机(UTM)被广泛用于拉伸、压缩、弯曲、剪切等多种测试场景,是实验室与质控环节的重要设备。为了帮助你更好地了解和使用UTM,我们整理了这份简明的部件词汇表和解释。






主要部件及术语说明



🛠 Accessories(附件)

用于根据你的测试需求扩展或定制万能材料试验机功能的额外组件。例如安全防护箱、用于不同温度测试的环境试验箱等。



🔗 Adapters(适配器)

用于在负载传感器(Load Cell)与不同夹具或治具之间实现快速转换,使万能材料试验机可以执行更多样化的测试任务。



🏗 Base(机座)

整台试验机的基础部分,通常包含马达、皮带及控制开关等内部子组件。



🏛 Columns(立柱)

为横梁(Cross Head)的上下移动提供导向,同时保证机架的刚性和稳定性。试验机通常为单柱或双柱设计。



↕ Cross Head(横梁)

在测试过程中上下移动,向试样施加拉力或压力的部分。驱动方式可为电动马达或伺服液压。



📏 Extensometer(引伸计)

用于测量应变的关键装置,可用于计算弹性模量(Modulus of Elasticity)、割线模量(Secant Modulus)及泊松比(Poisson’s Ratio)。根据样品尺寸和形变要求提供不同的标距和量程。应根据 ASTM E83 标准进行校准。



🗜 Grips / Fixtures(夹具/治具)

用于夹持样品的部件。根据测试类型(拉伸、压缩、弯曲等)和所需力值不同,有楔形夹具、气动夹具、手动虎钳夹具等数百种选择。



⚖ Load Cell(负载传感器)

安装于横梁上,在测试过程中实时测量拉力或压力。应依据 ASTM E4 标准进行校准,精度通常要求在 ±1%。



⛔ Mechanical Stop Switches(机械限位开关)

当横梁接触到限位开关时,自动切断电机,防止损坏夹具、治具和负载传感器。



🎛 Operational Controls(操作控制)

在软件之外,允许操作员通过手动按键控制试验机的部分功能,包括急停按钮,保障使用安全。



🏢 Test Frame(测试机架)

试验机的主体框架结构,为横梁提供移动空间,通常是单柱或双柱设计。






🛠 选型与定制,工业物理全程助力



我们深知每个实验室和产品线的需求都不同,因此可以协助你从头开始配置最合适的万能材料试验机:

选定最适合的驱动类型(电动/液压)

✅ 搭配所需夹具和适配器

✅ 增配合适的引伸计与测试软件

✅ 以及后续的安装、培训、维护一站式服务

如需进一步了解或希望开始定制专属于你的UTM万能材料试验机解决方案欢迎随时联系工业物理。我们乐意为你提供从方案到落地的全流程支持!
