五月，工业物理先后亮相重庆与合肥两场半导体行业展会，携 SYSTECH EC913 在线微量氧分析仪 与 SpecMetrix 亚微米级无损涂层厚度测量系统，与来自西南及华东区域的半导体上下游企业、设备供应商、PCB制造商、电子材料客户及相关科研检测机构进行了深入交流。

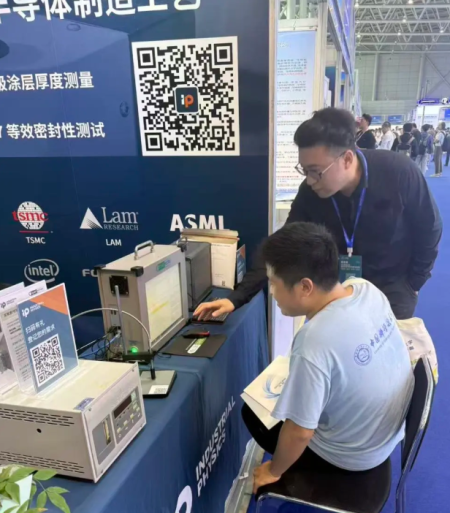

在重庆与合肥的展会现场，工业物理团队围绕半导体制造中的过程监控、质量保证与精密测量需求，与客户展开了许多有价值的讨论。尤其是现场展示的 SpecMetrix样机，凭借直观的测量方式、非接触式测试特点以及对实际样品的快速响应，吸引了不少专业观众驻足了解，也成为本次双城展会中非常受关注的展示亮点之一。

为什么PCB与半导体客户关注涂层测厚?

在PCB、电子制造和半导体相关工艺中，涂层并不只是表面的一层「保护膜」。无论是功能涂层、绝缘层、保护涂层，还是部分精密材料表面的涂覆工艺，其厚度均匀性与稳定性都可能影响后续加工、产品性能及长期可靠性。

对于PCB制造企业而言，涂层厚度可能关系到防护效果、绝缘性能、耐腐蚀性以及产品一致性；对于半导体及电子材料相关企业而言，薄层结构、功能涂覆和精密表面处理则往往需要更高效、更稳定的数据支持，帮助研发、质控和生产人员判断工艺是否稳定。

传统测厚方式在某些场景下可能需要接触样品，甚至需要切片或破坏样品结构。对于高价值样品、小尺寸样品或多层精密结构而言，这类方式往往并不理想。因此，越来越多客户开始关注非接触、非破坏、可快速获得数据的涂层厚度测量方案。

SpecMetrix 非接触、非破坏、实时测量

SpecMetrix亚微米级无损涂层厚度测量系统，正是面向涂层厚度和薄膜厚度测量需求而设计的专业解决方案。系统可通过非接触、非破坏的方式，对已涂覆样品进行实时厚度测量，帮助客户在不损伤样品的前提下获取关键质量数据。

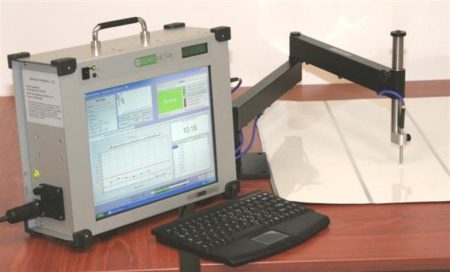

在实验室场景中，SpecMetrix 实验室版涂层厚度测量系统可用于研发验证、来料检测、工艺调整与质量分析。客户可以对不同涂覆样品进行快速测试，了解涂层厚度是否符合工艺要求，并进一步分析批次间差异或工艺波动。

而在生产线场景中，SpecMetrix In-line 在线涂层测量系统则可集成至产线，用于实时监控涂层厚度变化，帮助企业更及时地发现异常，优化涂层消耗，并提升过程控制能力。

SpecMetrix：面向PCB与半导体的应用方向

结合本次重庆与合肥展会现场交流，我们发现，PCB与半导体相关客户关注SpecMetrix，并不只是因为它是一台在现场实际展示的涂层测厚仪，而是因为很多精密制造场景正在面临一个共同问题：涂层越来越薄、结构越来越复杂、样品价值越来越高，而传统接触式或破坏性检测方式，已经很难兼顾效率、稳定性与样品完整性。

在PCB制造中，SpecMetrix可重点关注三防漆、保护涂层、绝缘涂层、阻焊层及部分功能性涂覆层的厚度测量。对于电子线路板而言，涂层厚度过薄，可能影响防潮、防腐蚀和绝缘保护效果；涂层过厚，则可能带来材料浪费、固化不充分、局部堆积，甚至影响后续装配与可靠性。

尤其是在汽车电子、消费电子、工控电子等应用中，PCB需要面对湿热、温度变化、粉尘、腐蚀性环境等长期考验，因此涂层厚度的稳定控制，已经成为质量控制中非常实际的一环。PCB三防漆常用于保护线路板免受潮气、污染物和腐蚀影响，而其厚度也是评价涂层质量的重要参数之一。

在实际检测中，PCB样品往往存在铜箔、阻焊层、基材、涂层等多层结构，表面也可能存在焊盘、线路、局部高低差或不同反射特性。如果采用传统切片方式，不仅耗时，也会破坏样品；如果采用接触式测量，则可能受到测点位置、表面结构和操作手法影响。SpecMetrix的非接触、非破坏测量方式，可以帮助客户在不切割、不损伤样品的前提下，对特定区域进行快速测量，更适合用于研发验证、工艺调试、来料确认和批次抽检。

在半导体与电子材料领域，SpecMetrix还可用于显示面板相关功能涂层、电子基材表面涂层、精密部件保护涂层、工艺验证样片及功能薄膜材料的厚度分析。许多半导体和电子制造客户并不只关心「单点厚度是多少」，而是更关注涂层在不同区域是否均匀、不同批次之间是否稳定、工艺调整后厚度是否发生偏移。

SpecMetrix 可用于实验室离线检测和研发分析，帮助工程师快速判断样品涂覆状态；SpecMetrix In-line系统则可进一步集成至生产线，在涂覆过程中提供实时、非接触、非破坏的厚度数据，为过程控制和质量追溯提供支持。

对于PCB和半导体客户而言，SpecMetrix的应用价值可以概括为三个方面：

· 减少对切片、刮除等破坏性检测方式的依赖，保留样品完整性；

· 缩短检测与工艺反馈时间，让研发和质量人员更快判断涂层状态；

· 为涂覆工艺优化提供更直观的数据依据，帮助客户在保护性能、材料用量和生产一致性之间取得更好的平衡。

从现场交流出发，继续深入半导体与电子制造

从重庆到合肥，工业物理不仅展示了设备，更通过现场样机演示、应用沟通和客户交流，进一步了解了半导体与电子制造客户在质量控制中的真实需求。

SpecMetrix的价值，不只在于「测厚」，更在于帮助客户以更直观、更高效、更少破坏性的方式理解涂层工艺，为研发、质量控制和生产优化提供数据支持。

未来，工业物理将继续围绕半导体、PCB、电子材料及相关精密制造场景，提供覆盖过程监控、无损测量和质量保证的专业测试与测量解决方案。也欢迎更多客户携带样品，联系工业物理，与我们进一步交流SpecMetrix在实际工艺中的应用可能 ✨
